容积式水表(纯净水表)

容积干式水表(不锈钢壳)PD98TAR-15E/B


普通表型号:PD98TAR-15E/B(立方米计量)PD98TAR-15E/H(不锈钢升计量)

远传表型号:PD98TAR/LA-15E/C

用  途:用来记录流经管道直接饮用冷水的总量。此表广泛应用在国内直饮水(纯净水)的计量上。
工作条件:
*水压:不大于1.0MPa
*水温:不超过50℃
特  点:
*旋转活塞式
*直读计数器
*磁力传动并防磁
*可在任意位置安装
*结构坚固。
* 本水表技术参数符合ISO4064国际标准和GB/T778-2007国家标准。
示值误差:
从分界流量到过载流量为±2%;
从最小流量到分界流量(不包括分界流量)为±5%.

远传表说明:

此表脉冲当量可实现0.1升/双脉冲、1升/双脉冲等,可根据客户需要设计生产不同脉冲当量和发讯元件的远传水表。
性能参数和尺寸 PERFORMANCE AND DIMENSIONS

名称
Description

单位
Unit

技术参数与尺寸
HYDRAULIC DATA AND DIMENSIONS

公称口径 Nominal Size

mm(inch)

DN15(1/2)

过载流量 (Q4) ERROR LIMIT

l/h

1250

常用流量 (Q3) ERROR LIMIT

l/h

1000

分界流量 (Q2) ERROR LIMIT

l/h

10

最小流量 (Q1) ERROR LIMIT

l/h

6.25

始动流量Strat flow-rate

l/h

≤2

最小读数 Min. Reading

l

0.005

最大读数 Max. Reading

m3

9999999.99

最大工作压MAP

MPa

1.0

压损 △P at the Q3

MPa

≤0.063

L

mm

204

I

mm

110

B

mm

80

H

mm

95

重量
Weight

塑壳带接管With Unions

Kg

0.53

塑壳不带接管Without Unions

Kg

0.29

不锈钢壳带接管
Stainless body with unions

Kg

0.94

不锈钢壳不带接管
Stainless body without unions

Kg

0.7


外形尺寸 OVERALL DIMENSIONS

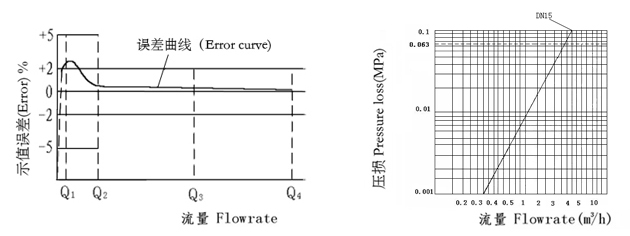

                      流量误差曲线 FLOW-ERROR CURVE                                             压力损失曲线 PRESSURE LOSS CURVE
